圓柱鋼模板用法
.構造
圓柱模板一般由20~25mm厚，30~50mm寬的木板拼釘而成，木板釘在木帶上，木帶是由30~50mm厚的木板鋸成圓弧形，木帶的間距為700~800mm。圓柱模板一般要等分二塊或
四塊(圖2-2-34)，分塊的數量要根據柱斷面的大小及材料的規格確定.
圓柱模板在澆筑混凝土?xí)r，木帶要承受混凝土的側壓力。因此規定在拱高處的木帶凈寬應不小于50mm.
2.制作

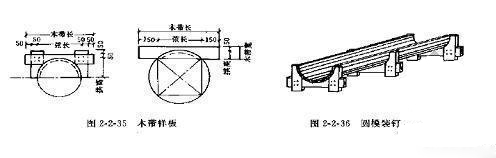

木帶的制作采取放樣的方法。模板分為四塊時，以圓柱半徑加模板厚作為半徑畫圓，再畫圓的內接四邊形，即可量出拱高和弦長。木帶的長度取弦長加200~300mm，以便于木帶之間釘接。寬度為拱高加50mm。根據圓弧線鋸去圓弧部分，木帶即成(圖2-2-35).
3.安裝
木帶制作后，即可與木板條釘成整塊模板(圖2-2-36)，并應留出清渣口和混凝土澆筑口。木帶上要彈出中線，以便于柱模安裝時吊線校正。柱箍與支撐設置與方柱模板相同.
圓柱模板一般由20~25mm厚，30~50mm寬的木板拼釘而成，木板釘在木帶上，木帶是由30~50mm厚的木板鋸成圓弧形，木帶的間距為700~800mm。圓柱模板一般要等分二塊或
四塊(圖2-2-34)，分塊的數量要根據柱斷面的大小及材料的規格確定.
圓柱模板在澆筑混凝土?xí)r，木帶要承受混凝土的側壓力。因此規定在拱高處的木帶凈寬應不小于50mm.
2.制作
木帶的制作采取放樣的方法。模板分為四塊時，以圓柱半徑加模板厚作為半徑畫圓，再畫圓的內接四邊形，即可量出拱高和弦長。木帶的長度取弦長加200~300mm，以便于木帶之間釘接。寬度為拱高加50mm。根據圓弧線鋸去圓弧部分，木帶即成(圖2-2-35).
3.安裝
木帶制作后，即可與木板條釘成整塊模板(圖2-2-36)，并應留出清渣口和混凝土澆筑口。木帶上要彈出中線，以便于柱模安裝時吊線校正。柱箍與支撐設置與方柱模板相同.
